大型电机维修如何拆装电机

来源:子昂电机维修 日期:2018-10-19 17:39:48

大型电机维修时常需将电机拆开,若拆卸不当会损坏电机。因此,大型电机维修人员必须掌握正确拆卸及装配电机的技术。

拆卸大型电机时应按下述步骤进行:

①拆除外部所有接线,并标记好各线端,尤其是具有极性的线端(直流电机)。

②拆卸皮带轮或联轴器,记录联轴器与轴台距离。

③拆除换向器侧端盖及轴承盖螺钉,打开端盖。

④打开换向器侧端盖的通风窗,从刷握中取出电刷,拆下接到刷杆上的连线并做好标记。

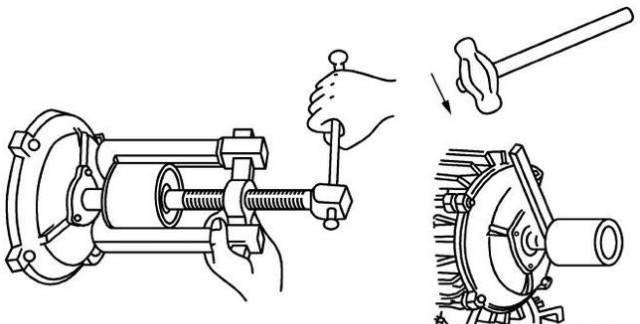

⑤在拆卸换向器侧端盖之前,在端盖与机座的接合处做好标记,然后垫上木板,用铁锤均匀地敲打端盖边缘,使端盖止口慢慢地脱离机座及轴承外套圈。再标记好刷架位置,取出刷架。

⑥用厚纸或布将换向器包好,以保持换向器清洁干净并避免碰伤。

⑦除轴伸侧的端盖螺钉,将电枢连同端盖从定子铁芯内抽出,操作时应注意不要碰伤电枢绕组。

⑧欲更换轴承,可拆除轴伸侧的轴承螺钉,取下轴承外盖、端盖及轴承。

⑨拆下的所有零部件,应按拆卸顺序放置并保存好,以免遗失,且有利于装配时得心应手。

在装配大型电机时,其操作步骤与拆卸时相反,只需按标记将各零部件及接线复位即可。

大型电机维修如何拆装电机

大型电机维修怎样拆卸刷架、风罩及风叶?

电机刷架、风罩及风叶的拆卸方法如下:

①对于封闭式电机,拆卸皮带轮或联轴器后,拧下外风罩的螺钉,取下风罩。之后拧下转子轴尾端风扇上的定位螺钉或取出销子,用木锤轻轻地均匀敲击风扇四周,风扇即可松脱取下。

②对于绕线式电机,先松开刷架弹簧,抬起刷握卸下电刷,再取下电刷架。为确保装配时准确复位,拆卸前应做好标记。

③对于小型电机,风扇可不必拆下,而是随转子一起抽出。当端盖内的轴承需注润滑脂或更换时,则应将风扇拆下。

④风叶的拆卸方法应随安装方法不同而异。风叶有的用夹紧螺钉固定,有的用支头螺钉固定,有的则是采用销子。新式塑料风叶上专门有两个方孔,是供使用拉轴器两只拉钩插入孔内拆卸用的。大型电机的风叶上近轴处专门钻有两个螺纹孔,是供交替地拧入与孔相称的两只螺钉,将风叶顶出来用的。大型电机的风叶装得较紧,不易拆下。因此,在拆卸风叶时,应仔细观察风叶的固定方法,之后采取相应的拆卸措施。
